雖然熊本一家家裡的買菜車Toyota Altis有了年紀,但長年住地下停車場,原場板金色澤都還不錯,加上引擎變速箱狀況都非常好,即便過保多年,也只有換換消耗性零件而已,一直不捨得買車時舊換新補助5萬時淘汰,所以保留至今。
但車子用久了,車上的相關面板按鍵漸漸不太靈光,像是冷氣恆溫面板的風量鍵、冷氣溫度鍵時好時壞,有時必須用力按或按很久才有作動,造成不少熊本一家使用上的困擾(天熱、天冷時特別有感),所以第一時間熊本一家回原廠保養時,原廠便告知熊本一家必須更換一整個面板(價格是$15000,不含施工工錢),且沒有維修故障開關的服務(原廠只會換不會修),熊本一家聽完傻眼。
另外,熊本一家也查到拍賣網站販售不少相關的Toyota Altis汽車冷氣面板組,價格比原廠便宜許多,猜測應該是殺肉品(報廢汽車下的零件)或是面板更換品(也就是拿自己的面板換,並貼錢給對方)。
如果不會換電子零件(冷氣按鍵開關),這不失為一個不錯的方式,用幾千塊換一個維修好的面板。
不過,熊本一家認為這樣的方式還是有風險,比如原本壞的只是冷氣按鍵開關,但換來的面板有可能線路板組件會有故障的問題?因為你也不知道這個換來的面板之前的使用率或使用狀況?有可能用了一個月冷氣按鍵開關還是好的,但其他電子線路板控制組卻壞了。
所以熊本一家決定自己DIY更換冷氣按鍵開關,除非日後其他電子線路板控制組也壞了,再考慮用幾千塊換一個維修好的面板吧。
    廢話不多說,買好電子開關零件後,直接來看更換維修DIY詳細記錄吧!
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄 ▲TOYOTA Altis冷氣面板拆卸DIY HDMV
(點擊youtube影片右下方齒輪選HD高畫質觀看原始影音!)
➜無法觀看請點連結:https://youtu.be/bqACUXDv8kM
歡迎訂閱☛
首先,先把冷氣面板拆下來,拆冷氣面板不用任何工具,只要徒手就能作業,但作業時切記不要用力,不然後果自行承擔呀!
不會操作使用相關工具,沒有相關經驗或基礎電子知識,不建議自行DIY,有可能造成無法預知的後果,甚至花更多錢維修,請三思!!!
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
汽車一定要先關機,不要啟動發車。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
按下「SHIFT LOCK」同時將排檔桿排到「N」檔。
記得,是「同時」喔!
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

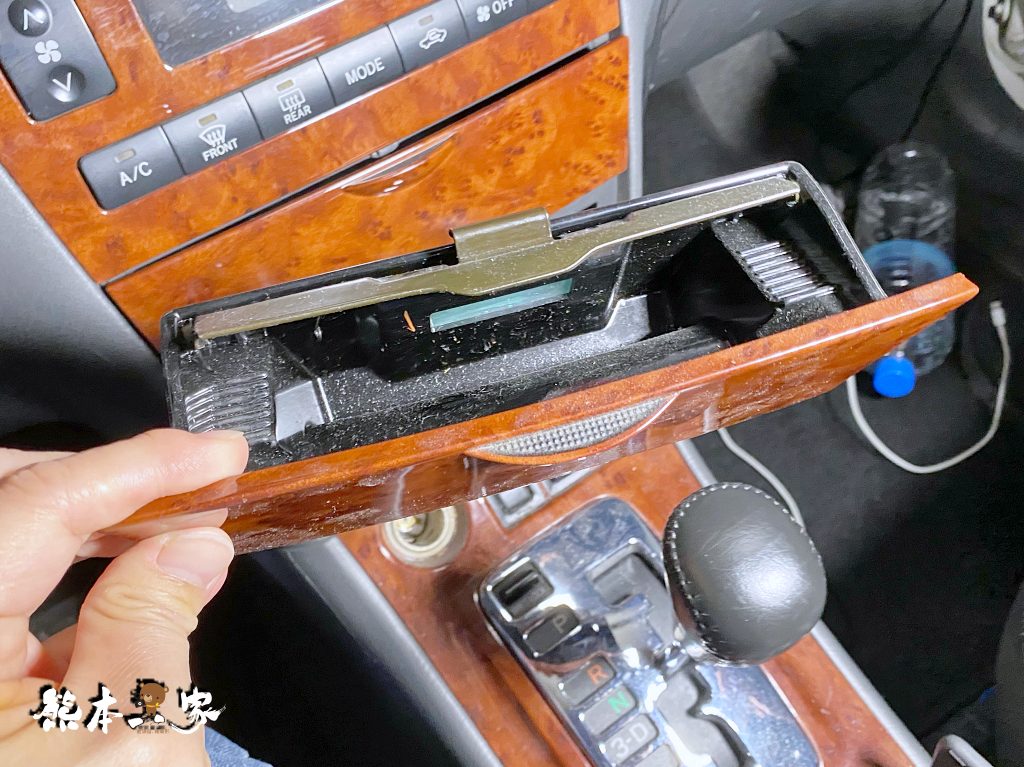

打開煙灰盒,按下鐵片後就可輕輕抽出煙灰盒。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

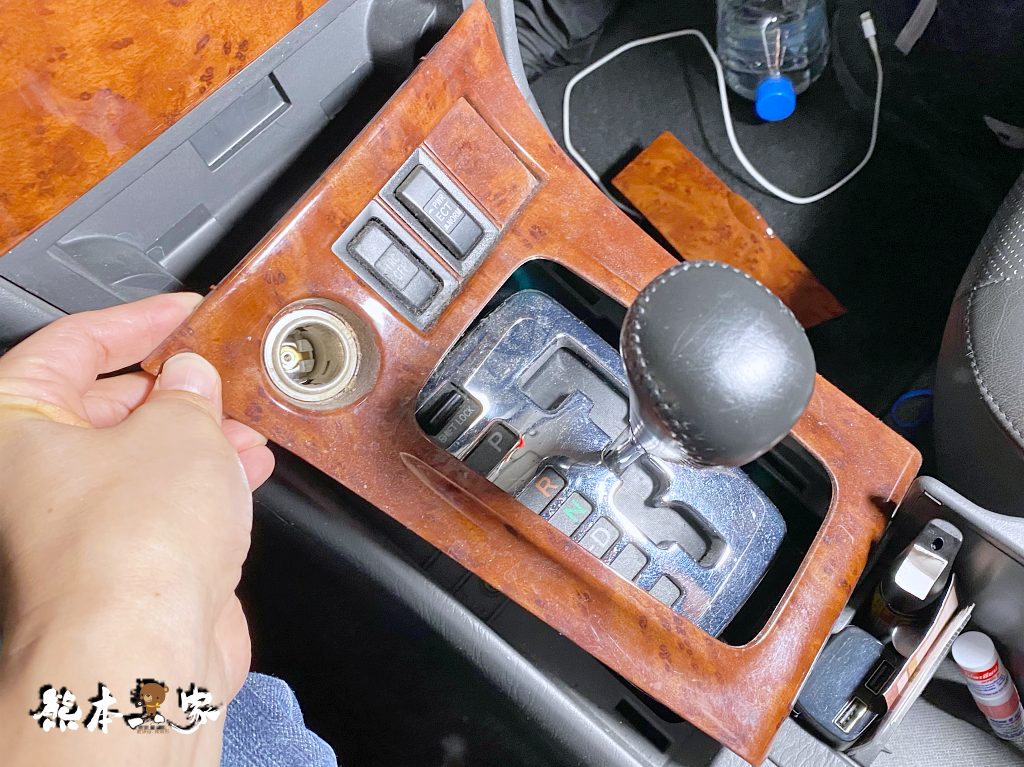

接著雙手輕輕板起排檔面板,排檔面板背面有4條排線,不用拆除排線,但要小心就是。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
接著一樣是雙手輕輕板起上方的冷氣恆溫面板,看到有翹起就可以收手。
切記不要用力,不然拉斷面板後方排線就只能哭著跑回原廠換全新的了。XD
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

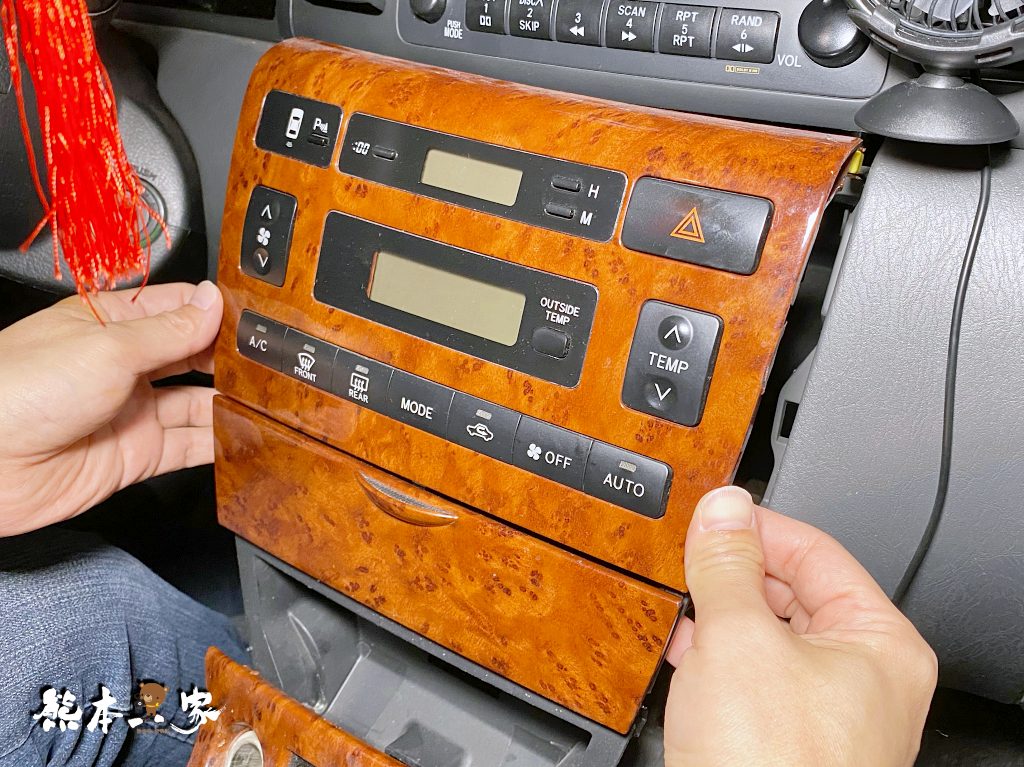

然後一樣是雙手,在上方處中控台縫隙用左右兩手往外摳,輕輕晃動以水平方式拉出即可。
切記面板不要拉太高,不然上方卡榫會斷喔
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

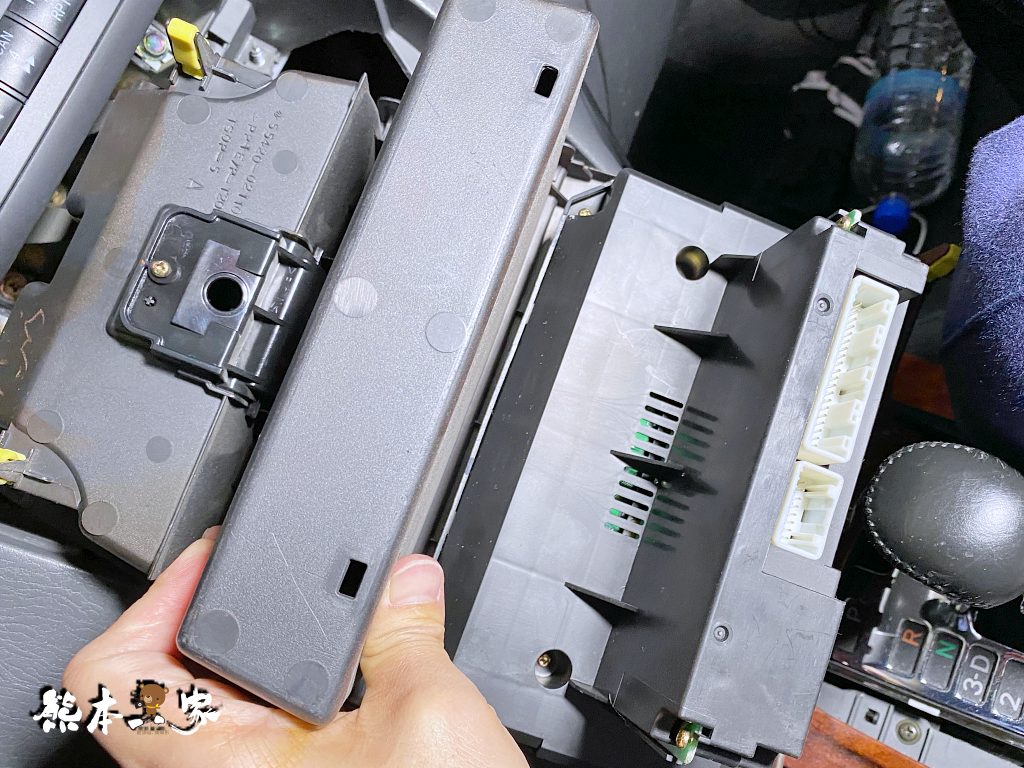

冷氣恆溫面板背面兩條排線,按下扣件即可取出排線。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

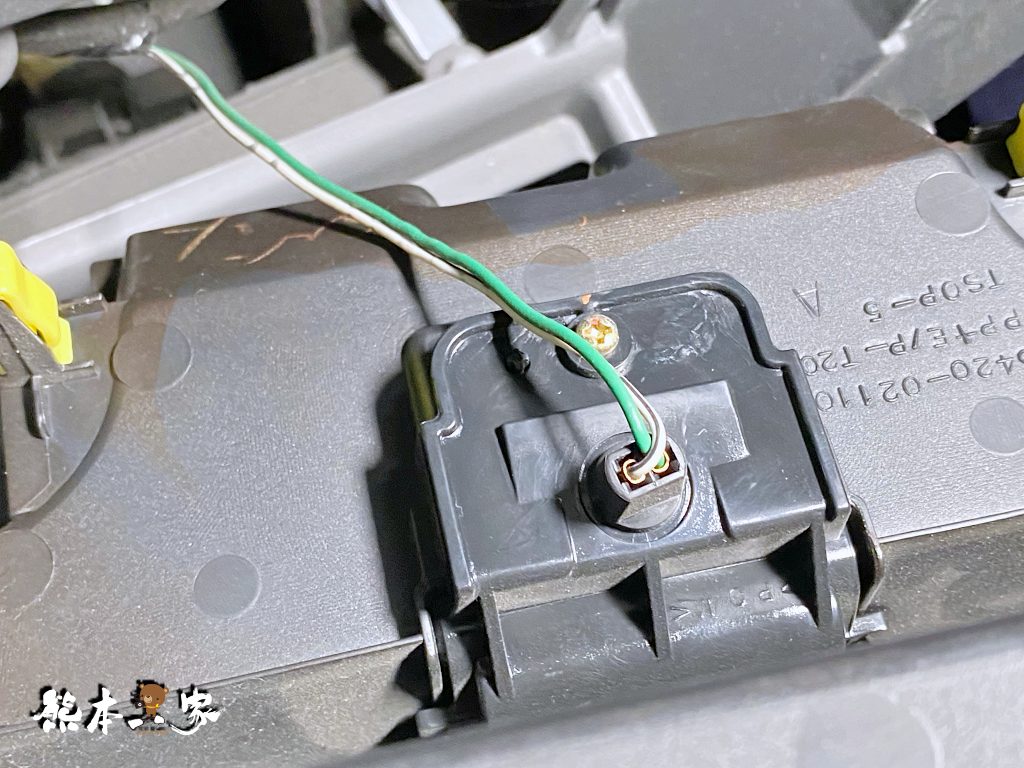

還沒完,最下方還有燈泡線,從燈泡頭輕輕拉出(不要拉線,會斷)即可。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

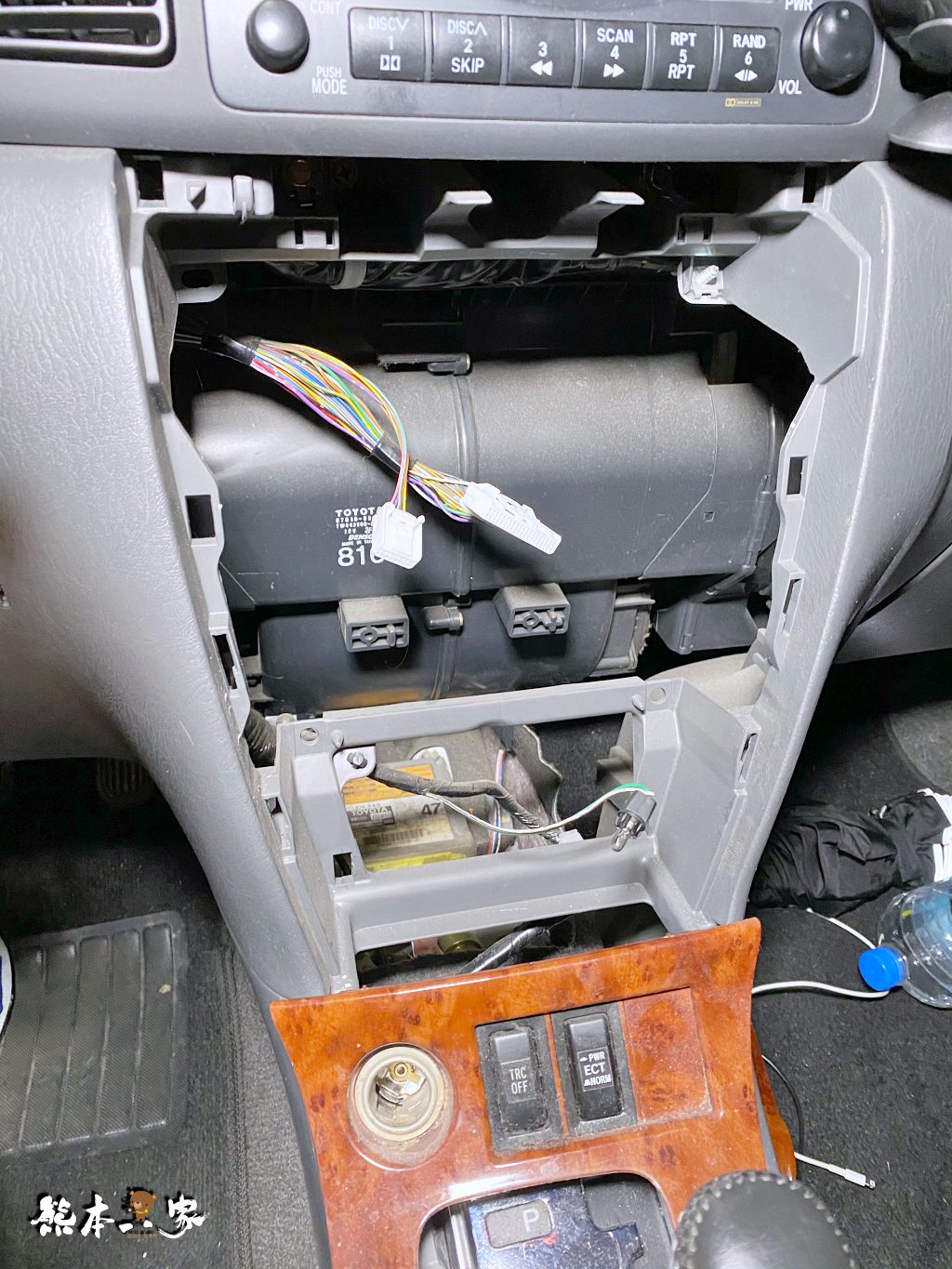

這樣ALTIS冷氣恆溫面板(冷氣面板總成)就整個拆下來了。
然後就是更換維修ALTIS冷氣按鍵按鈕開關的作業了,在作業前需要準備以下零件和工具。
延伸閱讀:
TOYOTA豐田ALTIS每一代的汽車面板都不一樣,要怎麼知道自己的 ALTIS 是哪一代呢?
詳述從第一代至今的 TOYOTA ALTIS(Corolla)車系資訊:
第幾代數 生產年份
第01代 1966~1970 年
第02代 1970~1974 年
第03代 1974~1979 年
第04代 1979~1983 年
第05代 1983~1987 年
第06代 1987~1991 年
第07代 1991~1995 年
第08代 1995~2000 年
第09代 2000~2006 年
第10代 2006~2013 年
第11代 2013~2018 年
第12代 2018~NOW

    ALTIS冷氣恆溫面板更換開關電子零件作業
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
把面板拆下後,先準備好上述工具和零件,分別是:
焊槍、焊錫、尖嘴鉗、斜口鉗、吸錫器(如果有的話)、十字起、按鍵開關零件(規格:6X6X5)。
    6X6X5(高度5mm)的按鈕在哪買?
電子材料工具專賣,在這找到汽車冷氣面板開關零件 光華商場5F
☞ 電子材料工具專賣,在這找到汽車冷氣面板開關零件。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

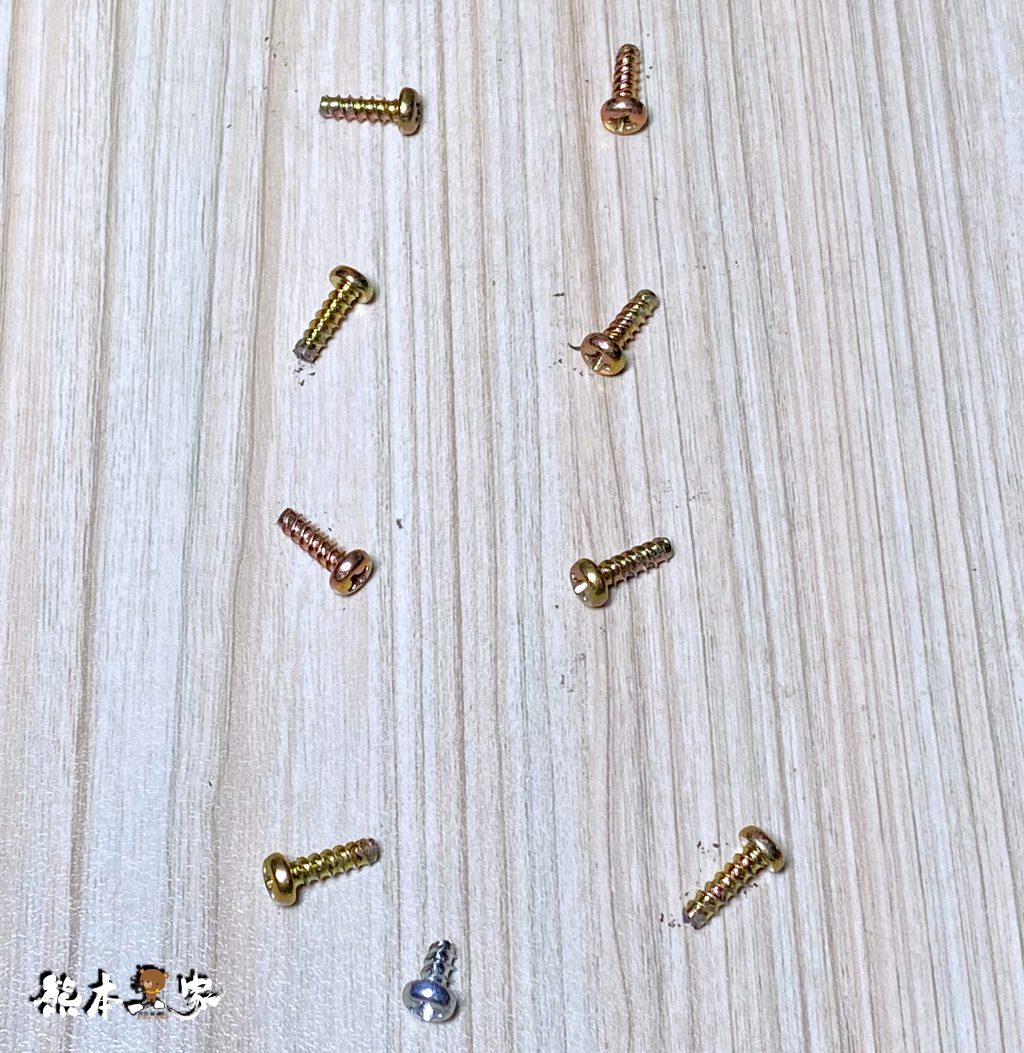

將背面的6顆螺絲取出,6顆螺絲記得依序擺好位置,以利後續作業。
(6顆螺絲其實是一樣的,但熊本一家習慣原本哪個位置的螺絲就回到原本的位置。)
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
然後是上方黑色蓋子有兩個暗扣,用起子壓下就可以取出。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

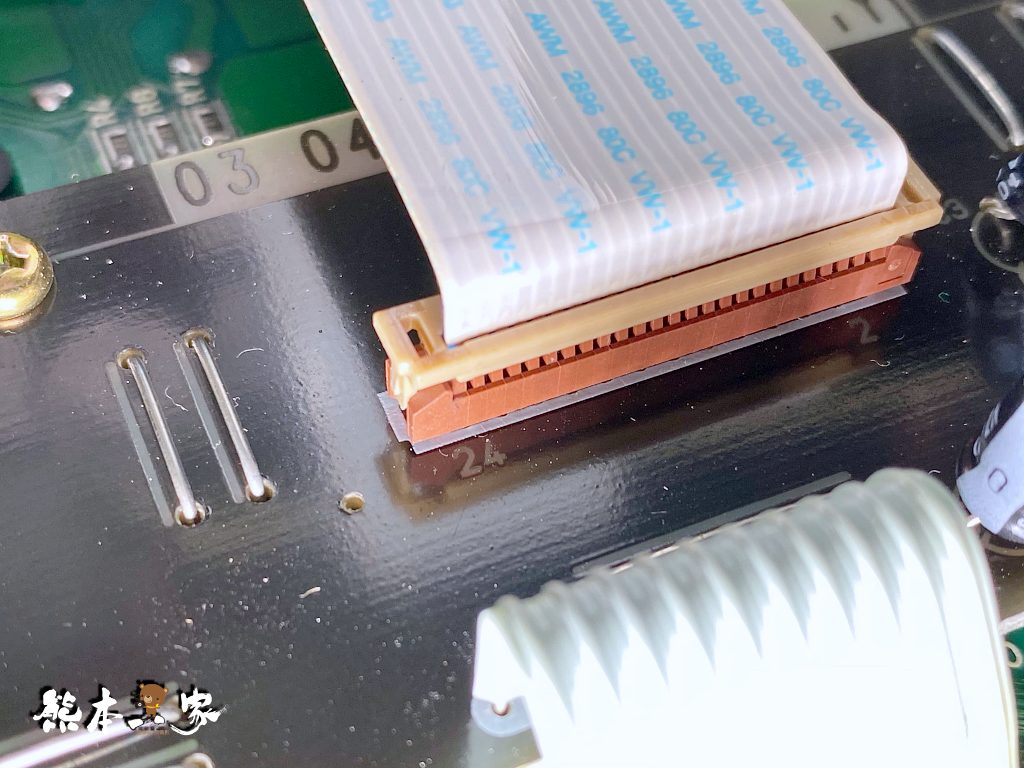

接著這個排線是重點,千萬不要硬扯,會斷的。
(一但斷了就只能去買整新品面板啦!)

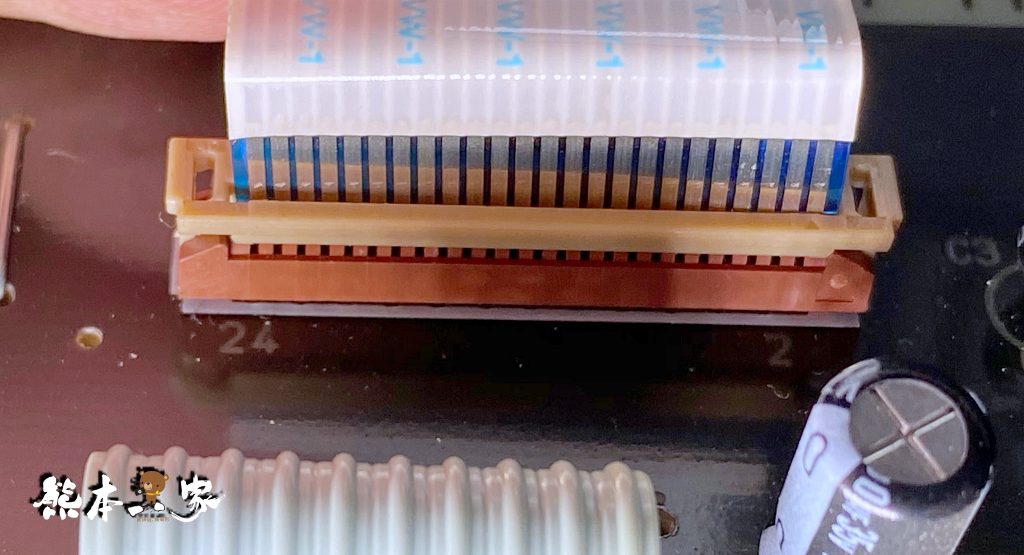

排線左右的扣具輕輕往上拉即可(上拉是開、下壓是關)。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
扣具上拉後,就能輕鬆將排線拔出!
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
下方黑色那塊電路板有兩顆螺絲,也一併取出。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
還有黑色面板旁的排線也要取出。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
最後把Altis 9代的冷氣面板總成電路板輕輕從盒子裡取出。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

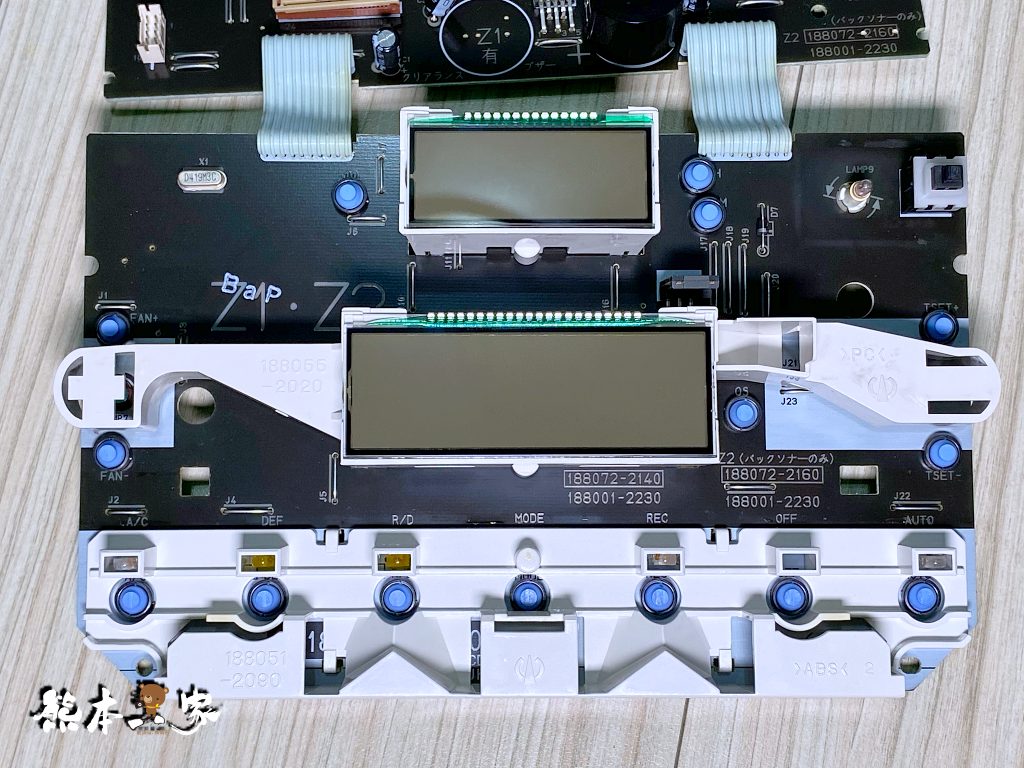

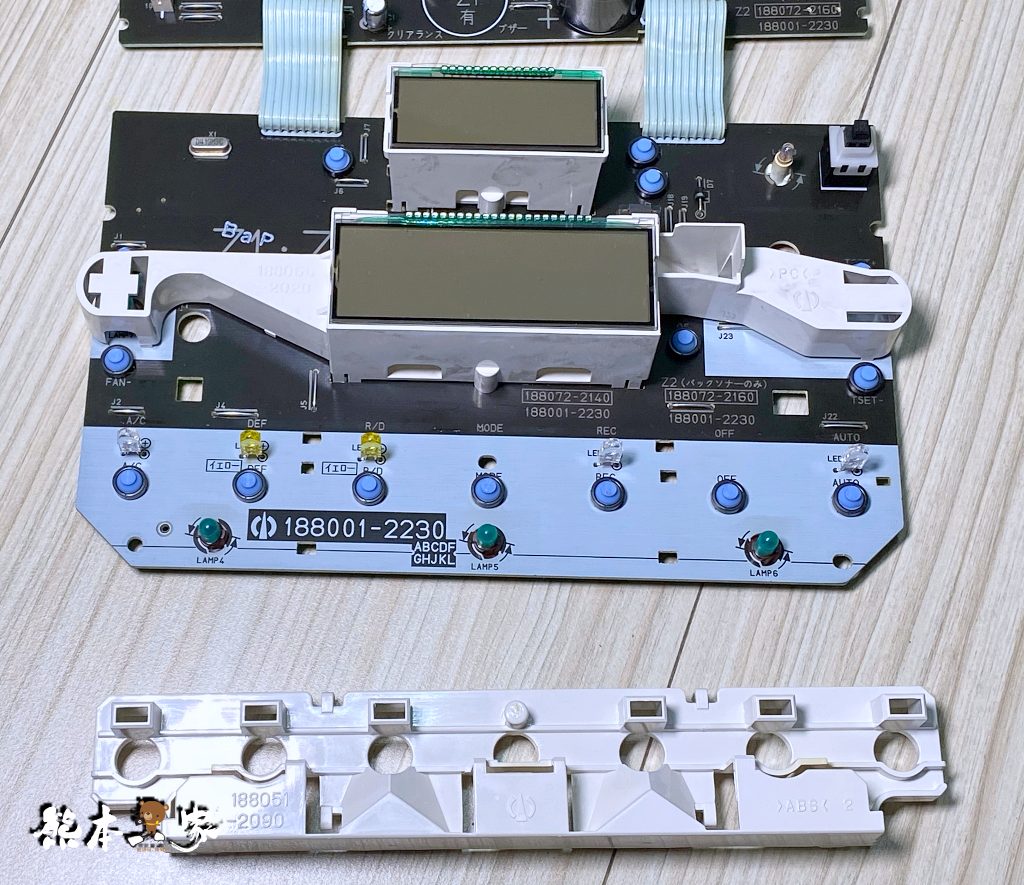

Altis 9代的冷氣面板總成電路板看來並不複雜,藍色橡膠頭按鍵是「輕觸開關鍵」,規格約 6 x 6 x5 mm,和遙控器的按鍵類似,優點是按壓無聲靜音,缺點是時間久了容易氧化,易造成接觸不良的問題,這也是這次Altis 9代冷氣面板按鍵開關不靈敏的原因
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

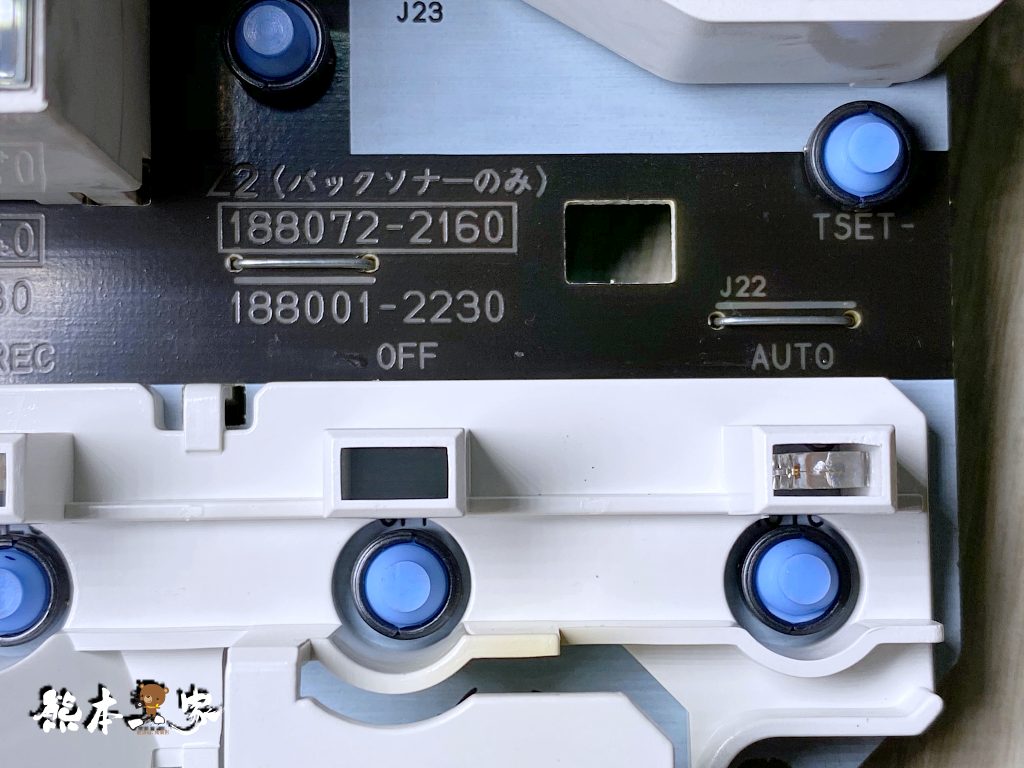

每個按鈕都有標示,所以更換時不會有換錯的問題(當然全換就沒換錯的問題了XD)。
上面是「mode」鍵。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
A/C 按鈕。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
最常使用的「FAN+-」風量按鈕。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
OS溫度顯示按鈕也很常使用。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
接著取下電路板上的白色保護殼,先將背面那顆銀白色螺絲取出。
把取出的螺絲排列好,方便之後依序裝回。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
取出螺絲後,再將兩個扣住電路板的扣件,輕輕往內壓就能取下白色保護殼。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
取出的白色保護殼。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
這次的主角來了⇢光華商場買的全新按鍵開關。
雖然不是原廠藍色橡膠頭按鍵,但規格都是6X6X5(高度5mm、兩隻針腳)的按鈕,差別在於按起來會有咖搭聲,手感也會變比原本還鮮明,可以清楚確認按下與否,不再懷疑空按。哈~
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

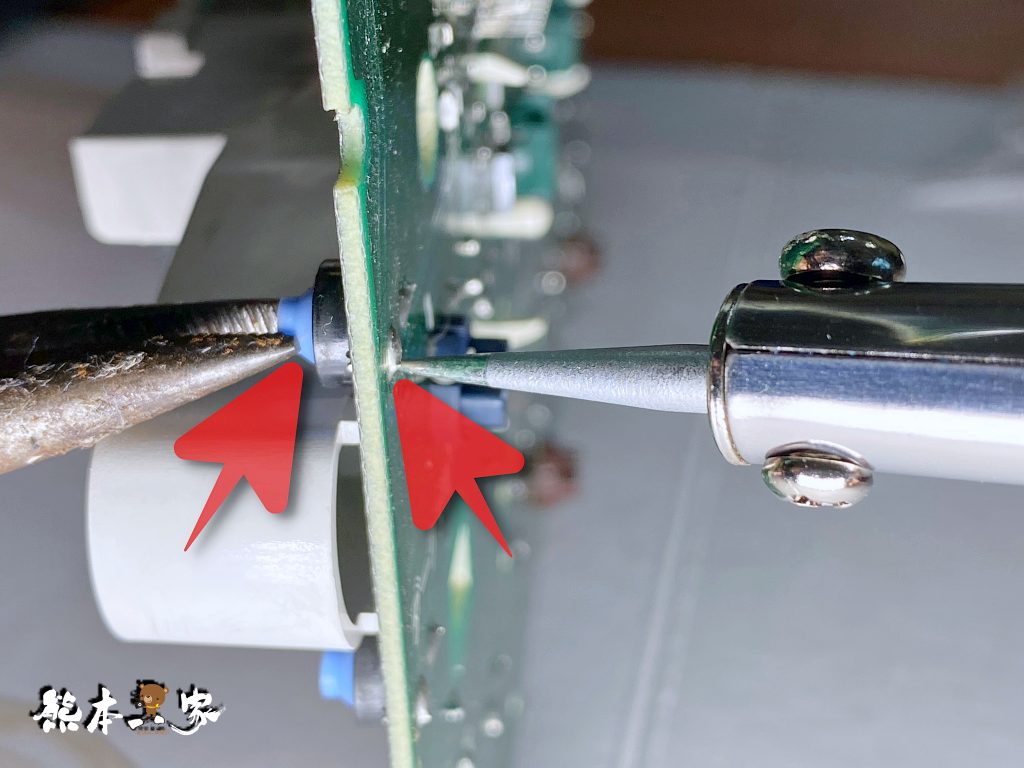

先用尖嘴鉗夾住故障按鍵,再用焊槍將按鍵後方的焊點溶掉,就可以取出故障按鍵了。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
然後將新的按鍵針腳插入原本拆下後留下的洞,用焊槍補上焊錫固定住。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
完成後用斜口鉗剪掉多出來的針腳就大功告成囉。
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄
TOYOTA豐田ALTIS冷氣恆溫面板電子零件開關更換維修DIY詳細記錄

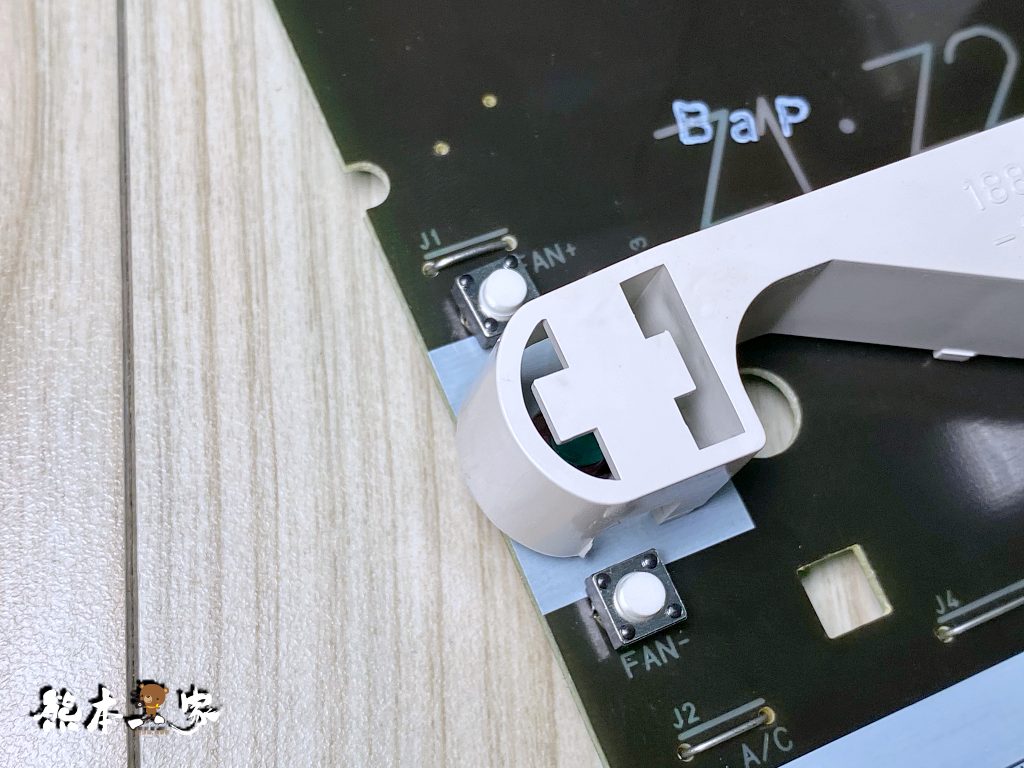

這次換了幾個常用的按鈕,像是風量鍵、溫控鍵、溫度鍵、A/C、OFF、AUTO...等9顆按鈕。
熊本一家再裝回去前,先確認好按鍵按壓是否有問題?背面焊錫是否都有完整焊好?高度是否平整?
確認沒問題後,再依剛剛拆卸的步驟反裝回去即可。
(就是這篇文章倒著回去看安裝就是了)
後續:
更換完後的冷氣面超好按壓的,不管是調溫度高低、風量大小都不用再擔心未動作的情況,整個使用心情超好。除了按鍵聲音有點煩外。噗疵~
